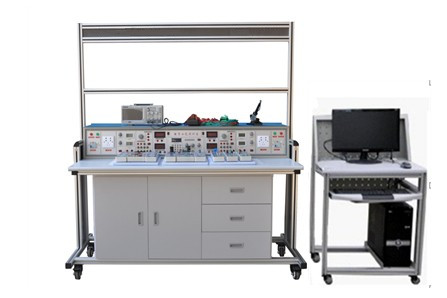

TYGY-71D型電子工藝實訓考核裝置

 TYGY-71D型電子工藝實訓考核裝置
  一、設備概述
  本實驗臺適用于高職高專及高級技師的實驗、實訓要求。 適合職業院校的電子電器應用與維修、電子與信息技術、電子技術應用等專業《電工基礎》、《電路基礎》、《電路》、《電子技術基礎》、《電子電路基礎》和《電子電路》等課程和非電類專業的《電工與電子技術》中模擬與數字電路模塊的數學與實驗實訓,還可以滿足電子實訓;電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試、 PCB 板圖的設計等實訓項目。
  電工電子創新實訓模塊由透明有機盒及 PCB 板構成,且包括多個組合模塊,為學生提供了一個進行綜合應用、創新實訓,可充分發揮學生潛能的完全開放的平臺。
  配備 開放實驗室信息管理系統,為 學生動手能力的培養、分析問題解決問題能力的培養、自主實驗和創新實驗?zāi)芰Φ呐囵B(yǎng)均需要一個寬松的、開放的、設備齊全的實驗環境。

  二、設備技術指標
  工作電源:三相五線 AC3800V ± 10%50Hz
  溫度:- 10 ~ 40 ℃;環境濕度:≤ 90% ( 25 ℃)
  外形尺寸:長×寬×高 =1600 × 880 × 1825 ㎜
  整機功耗:≤ 1.5KW
  安全保護措施:具有接地保護、漏電保護功能,安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
  三、設備功能特點
  1 、由驗證書本知識,轉向綜合應用書本知識,實驗、實訓安排以培養能力為主導,以技術應用為目標,接近生產實際。
  2 、由學生獨立自主去搭建實驗、實訓電路,各種模塊精心配置,有多個應用組合部件,模塊采用透明有機盒,兼作實物示教,一舉多得。
  3 、裝置提供了齊全的各種電源及信號源,以及各種儀表,為學生提供了一個完全開放的,可充分發揮創新潛能的平臺,在此平臺上,可以做電工電子產品線路的安裝調試和排故,還可做技能競賽、課程設計、畢業設計和科技開發;而且模塊維修方便,可放手讓學生操作、試驗,無后顧之憂。
  4 、與本裝置實訓項目均經過反復斟酌、精心配置;其中有許多電工電子產品線路,不僅有利于知識的實際應用,而且可以大大提高學生的學習興趣。
  5 、本裝置具有各類模塊 156 個,具有廣闊的延伸空間,本裝置可完成 < 模擬電子技術 > 、 < 數字電子技術 > 、 < 電力電子技術 > 等多門課的實驗、實訓項目,這樣可充分發揮本實訓臺的利用率,并可節省實驗實訓場地,性?xún)r(jià)比大大提高
  本設備各個功能模塊功能構成:
  1 、總電源
  ( 1 )總電源為單相交流 220V 電源,經空氣斷路器(帶熔斷器及漏電保護),額定電
  流為 5A ,安全可靠。
  ( 2 )指示燈:電源線接通電網電源后,紅燈亮,表示實訓臺已接入電源??諝鈹嗦菲骱?br />   閘后,綠燈亮,表示實訓臺進入正常工作狀態。
  2 、可調直流電源
  ( 1 )可調直流電源為 DC0~30V/2A ,并帶過載、短路保護功能,保護的整定值可進行
  調節;直流輸出電壓采用 3 位半數字顯示的電壓表( 0~30V ),直流輸出電流采用 3 位半數字顯示的電流表( 0~2A )。
  3 、多檔交流電源和穩壓直流電源
  ( 1 )多檔交流電源 3~24V ,七檔,并帶過載、短路保護;當出現過載或短路保護狀態時,
  報警指示燈亮,解除過流或短路信號后,需手動復位。
  ( 2 )穩壓直流電源± 5V 、± 12V 四組。
  4 、數字電壓表與電流表
  3 位半顯示數字電壓表一只( 0~30V )和 3 位半顯示數字電流表( 0~2A )一只。
  5 、功率輸出函數發生器:
  1 )采用直接數字頻率合成( DDS )產生高精度正弦波,方波和三角波。采用大屏幕 LCD 顯示輸出頻率、波形,衰減值。
  2 )正弦波輸出幅度≥ 10V, 輸出阻抗 50 Ω,失真度 <1% ( 0.1HZ--1KHz )。
  3 )頻率范圍 :0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率 , 。
  4 )輸出幅度采用電位器調節,正弦波輸出具有 20db,40db 衰減。
  5 )方波占空比可調 , 調節范圍: 1%-99% 調節;方波和三角波采用 TTL 電平輸出。
  6 )頻率計高測量范圍 100MHz ,自動換檔。
  6 、單片機實驗箱
  ( 1 )中英文雙平臺支持:自主開發的集成環境,提供單步、斷點、連續等豐富的調試手段。內置雙蹤虛擬 PC 示波器,通過集成開發環境可在計算機屏幕上顯示被測試端的輸出波形。同時配備開發應用版和示教綜合版集成軟件,形成了仿真開發與教學實驗相結合的多用途實驗型開發系統,充分激發了學生的動手及思維能力,有效提高了實驗效率、實驗成功率和教學質量;同時支持 Keil 軟件,與的嵌入式集成開發環境實現無縫連接!
  ( 2 )獨創的 FlashDown 仿真技術,采用專用下載芯片,可實現 P0 、 P2 總線和 I/O 口全功能。完全自主的多 CPU 兼容技術,對目標處理器的支持從 8051/8751 、 8088 到 PC 計算機,高度智能的后臺監控及 CPU 選擇開關令目標 CPU 的切換靈活自如。
  ( 3 )獨創的 ISA 通用插座設計,充分開放,自由設計,使接口實驗項目由平面到立體無限延伸,可適配 ISA 實驗擴展卡,亦可由學生自行設計實驗?zāi)K,培養獨立設計與動手能力,直接面向課程設計、畢業設計及電子競賽。 PCI 總線實驗支持,強大的 PC 計算機資源與實驗裝置的完美組合,支持 Win9X/2000/NT/XP/2003 及 DOS 操作系統,支持實模式、保護模式下的 I/O 設備、存儲器及中斷的訪問,支持匯編語言及高級語言編程( PCI 卡需要另購)。
  ( 4 )高效的 PACK 實驗擴展,靈活設計,任意疊加,對創新實驗項目 USB1.1/2.0 、 TCP/IP 、 CAN-bus 等完美擴展支持。
  ( 5 )自帶鍵盤、顯示器,能獨立運行,也可以 PC 機為操作平臺。兩種工作方式任意選擇,均全面支持《單片機原理與應用》等課程的實驗教學。
  ( 6 )系統采用緊耦合多 CPU 技術,用 51 單片機作為系統管理 CPU , 8032 或 438 作為目標機仿真與實驗 CPU ,其軟硬件資源 100% 出借。
  ( 7 )目標 CPU8032/438 采用主頻為 6MHz ,向用戶提供實驗方式和兩種仿真方式( RAM 方式和 EPROM 方式)。
  ( 8 )配有二片 RAM61C256 構成系統的 64K 程序空間,地址范圍為 0000H~0FFFFH ,還配一片 61C256 ( 32K )作為用戶設置的斷點區( BPRAM )。
  ( 9 )實驗項目完整豐富,與課程教學緊密結合,同時配有電機、溫控、音響等實驗對象,可支持控制應用類綜合實驗。
  ( 10 )系統接口實驗電路為單元電路方式,電路簡捷明快,采用扁平線、排線、雙頭實驗導線相結合的辦法,進一步簡化了實驗電路連接環節,既減輕繁瑣的連線工作,又提高學生的實驗工作能力。
  ( 11 )通過 RS232 通信接口,在 Windows 集成軟件的支持下,利用上位機豐富的軟件硬件資源,實現用戶程序的編輯、編譯、調試運行,提高實驗效率。
  ( 12 )具有的調試手段,系統全面支持硬件斷點,可無限制設置斷點,同時具有單步、宏單步、連續運行及無限制暫停等功能, 100% 保護用戶現場,返回監控。
